Konik Makaralı Rulman Nedir?
Konik makaralı rulmanlar, hem radyal hem de eksenel yükleri taşıyabilen, dayanıklı ve hassas yapılı rulman türlerinden biridir. İç ve dış bilezikleri konik yapıda olan bu rulmanlar, konik silindirik makaraların yuvarlanmasıyla çalışır. Genellikle otomotiv, ağır sanayi, dişli kutuları ve diferansiyel sistemlerinde sıklıkla tercih edilir. Yüksek yük taşıma kapasitesi ve yönlü yükleri karşılayabilme yeteneği ile mühendislik sistemlerinde kritik öneme sahiptir.
Yapısı
1. İç bilezik (konik yapıdadır): Mile takılır ve makaralarla temas yüzeyidir.
2. Dış bilezik: Rulmanın yuvasına yerleştirilir, makaraları dıştan sarar.
3. Konik makaralar: Konik şekilli yuvarlanma elemanlarıdır. Rulmanın ana yük taşıyıcılarıdır.
4. Kafes: Makaraların düzgün hizalanmasını ve aralıklı durmasını sağlar.
Tüm bu elemanlar, belirli bir açı ile yerleştirilmiştir. Bu açı, rulmanın eksenel yük taşıma kapasitesini belirler. Açı büyüdükçe eksenel yük kapasitesi artar.
Çalışma Prensibi
Konik makaralı rulmanlar, hem radyal (yandan gelen) hem de eksenel (uzunlamasına gelen) yükleri aynı anda taşıyabilir. Bu, konik yapının geometrisinden kaynaklanır. Makaralar konik yüzeyler üzerinde döner ve bu sayede yükler rulman boyunca eşit dağılır. Rulmanın eksenindeki hayali bir noktada tüm hatlar birleşir, bu da hareketin düzgün ve stabil olmasını sağlar.
Avantajları
Çift yönlü yük taşıma: Hem radyal hem eksenel yükleri karşılar.
Yüksek dayanıklılık: Aşırı yük altında bile uzun ömürlüdür.
Ayarlanabilir boşluk: Montaj sırasında boşluk ayarı yapılabilir.
Titreşimi azaltır: Dönme sırasında stabil çalışır.
Modüler yapı: Parçaları ayrı ayrı değiştirilebilir.

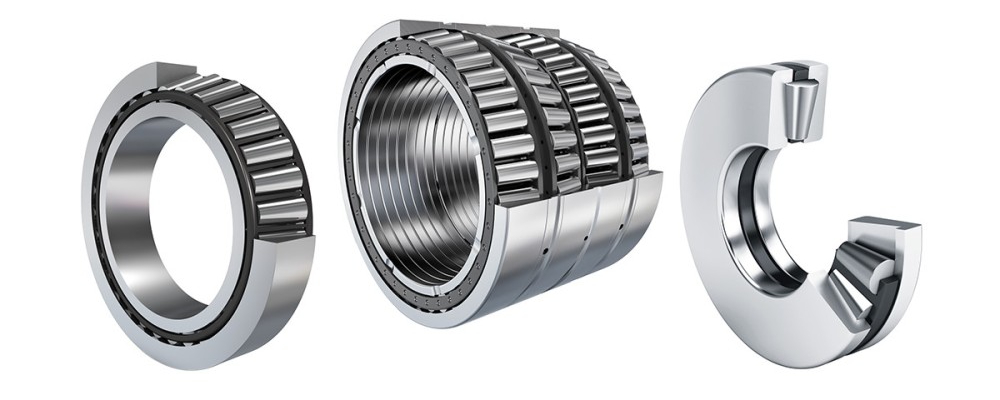

Konik Makaralı Rulman Türleri
1. Tek Sıra Konik Makaralı Rulmanlar: En yaygın tiptir. Genellikle eşleşmeli kullanılır.
2. Çift Sıra Konik Makaralı Rulmanlar: Hem daha yüksek yük taşıma kapasitesine sahiptir hem de eksenel yükleri iki yönde taşıyabilir.
3. Dört Sıra Konik Makaralı Rulmanlar: Ağır sanayi, haddehaneler gibi ekstrem yüklerin bulunduğu yerlerde kullanılır.
4. Eşleşmeli Konik Makaralı Rulmanlar: İki veya daha fazla rulmanın birlikte çalıştığı uygulamalarda tercih edilir.
Malzeme Özellikleri
Makaralar ve bilezikler: Genellikle 52100 krom çeliği, ısıl işlemle sertleştirilmiş.
Kafesler: Çelik, pirinç veya polimer malzeme.
Yüzey işleme: Aşınmayı azaltmak ve ömrü artırmak için hassas taşlanmış yüzeyler.
Uygulama Alanları
Otomotiv sektörü: Tekerlek rulmanları, diferansiyel, şanzıman sistemleri.
Demiryolu: Aks ve tekerlek rulman sistemleri.
Haddehaneler: Yüksek yük altında çalışan dört sıralı rulmanlar.
Tarım makineleri: Traktör şanzımanları, yük aktarma sistemleri.
Ağır sanayi makineleri: Vinç, pres, redüktörler.
Yağlama ve Bakım
Konik makaralı rulmanlarda yağlama, sürtünmeyi azaltır ve rulmanın ısınmasını önler. Hem gres hem de sıvı yağ kullanılabilir. Uzun ömürlü ve sorunsuz çalışma için:
- Düzenli aralıklarla yağ yenilenmelidir.
- Gresle yağlanan sistemlerde conta kontrolü yapılmalıdır.
- Yüksek devirli uygulamalarda sıvı yağ tercih edilmelidir.
Montaj ve Ayar
Konik makaralı rulmanların montajında “boşluk ayarı” büyük önem taşır. Fazla sıkılırsa aşırı sürtünme ve ısınma, az sıkılırsa boşluk nedeniyle titreşim ve ses oluşur. Bu nedenle:
- Üretici değerlerine göre montaj boşluğu bırakılmalıdır.
- Mil ve yuva ölçüleri hassas işlenmelidir.
- Presle takılmalı, çekiç gibi darbe araçları kullanılmamalıdır.
Arıza Nedenleri
- Aşırı yük altında çalışma
- Yanlış boşluk ayarı
- Yetersiz veya yanlış yağlama
- Dış etkenlerin (toz, nem) rulmana girmesi
- Montaj hataları veya yanlış yönlendirme
Sonuç
Konik makaralı rulmanlar, taşıma kapasitesi yüksek ve çok yönlü yükleri karşılayabilen gelişmiş rulmanlardır. Doğru seçildiğinde ve uygun şekilde monte edildiğinde sistemin verimliliğini artırır, titreşimi azaltır ve ömrünü uzatır. Ağır sanayiden otomotive kadar geniş bir alanda çözüm sunarlar. Bakım ve montajda gösterilecek hassasiyet, bu rulmanların performansını doğrudan etkiler.
