İğneli Rulman Nedir?
İğneli rulmanlar, özellikle sınırlı alanda yüksek radyal yük taşıma kapasitesine sahip olmalarıyla dikkat çeken rulmanlardır. Klasik makaralı rulmanlardan farklı olarak, içerisindeki makaralar daha ince ve uzundur. Bu uzun ve ince makaralar, rulmana “iğneli” adını verir. Kompakt yapıları sayesinde dar alanlarda etkili bir performans sunarlar ve hafiflikleriyle birçok sektörde vazgeçilmez hale gelmişlerdir.
Yapısı
1. Dış bilezik: Rulmanın dış yapısını oluşturur.
2. İğne makaralar: Uzun, ince ve silindirik yapıya sahiptir.
3. Kafes: Makaraları düzenli tutarak sürtünmeyi azaltır.
4. İç bilezik (isteğe bağlı): Makaraların üzerine temas ettiği iç halkadır.
Bazı modellerde iç bilezik bulunmaz ve mil doğrudan makaralarla temas eder. Bu da daha kompakt bir çözüm sunar.
Çalışma Prensibi
İğneli rulmanlar, yük taşıyan iğne biçimli makaralar aracılığıyla yuvarlanma hareketi sağlar. Yuvarlanma sürtünmeden daha az direnç oluşturduğu için sistem daha verimli çalışır. Ancak bu rulmanlar sadece radyal yük taşır, eksenel yük taşıma kapasiteleri yoktur.
Avantajları
Kompakt yapı: Dar alanlarda bile rahatlıkla kullanılabilir.
Yüksek radyal yük kapasitesi: İnce yapısına rağmen güçlüdür.
Hafiflik: Diğer rulman türlerine göre daha az yer kaplar.
Düşük sürtünme: Doğru yağlama ile sessiz ve verimli çalışır.
Çeşitli tiplerde üretim: Kafesli, kafessiz, iç bilezikli gibi farklı uygulamalar için çeşitlilik sunar.

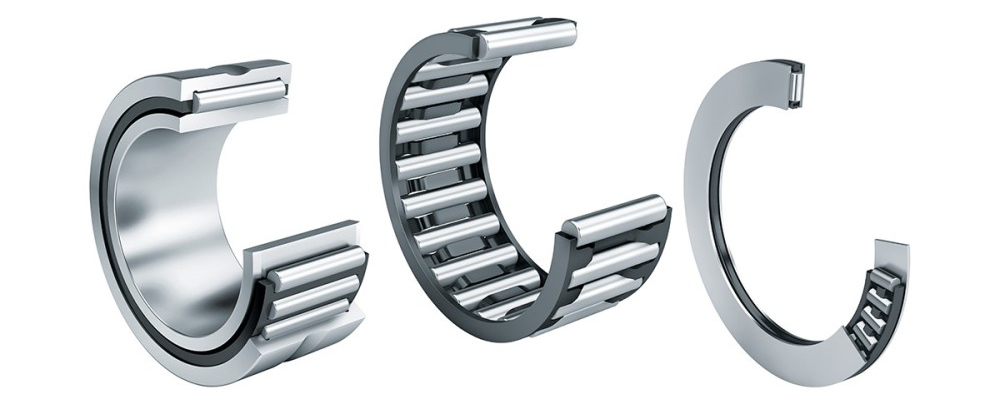

İğneli Rulman Türleri
1. Kafesli İğneli Rulmanlar: Yaygın kullanılan, yüksek hızlarda çalışan rulmanlardır.
2. Tam Dolu (Kafessiz) Rulmanlar: Daha fazla iğne ile yüksek yük kapasitesi sağlar.
3. İç Bilezikli İğneli Rulmanlar: Mile doğrudan temas yerine iç halkayla kullanılır.
4. Kombine Rulmanlar: Hem radyal hem eksenel yük taşıyabilir.
5. İğneli Rulman Kafesleri: İç ve dış bilezik olmadan doğrudan mil ve yuva ile çalışır.
Malzeme Özellikleri
Bilezikler ve makaralar: Sertleştirilmiş krom çelik veya paslanmaz çelik.
Kafesler: Çelik, poliamid veya pirinç.
Sızdırmazlık elemanları: Kauçuk ya da metal keçe.
Uygulama Alanları
Otomotiv: Vites kutuları, şanzıman, krank milleri.
Sanayi makineleri: Pres, matkap, redüktör.
Tarım makineleri: Traktör, biçerdöver.
El aletleri: Elektrikli matkap, taşlama makinesi.
Havacılık: Ağırlık ve yer tasarrufu gereken yerlerde.
Yağlama ve Bakım
Yağlama, rulmanın ömrünü ve verimini doğrudan etkiler. Gres yağlama uzun süreli çözümler için, sıvı yağlama ise yüksek sıcaklıkta ve devirdeki sistemler için uygundur. Düzensiz yağlama, rulmanın ısınmasına, aşınmasına ve arızalanmasına neden olur.
Montajda Dikkat Edilmesi Gerekenler
- Mil ve yuva yüzeyleri düzgün ve hassas olmalıdır.
- Rulmanlar kesinlikle çekiçle takılmamalıdır.
- İğne makaralar dikkatlice hizalanmalıdır.
Arıza Nedenleri
- Yetersiz yağlama
- Aşırı yükleme
- Montaj hataları
- Kirlenme (toz, su, metal talaşı)
- Uygun olmayan tip seçimi
Sonuç
İğneli rulmanlar, küçük alanlarda yüksek performans sunmalarıyla mühendisliğin vazgeçilmez bileşenlerindendir. Uygun seçildiğinde ve düzenli bakım sağlandığında, sistemin ömrünü uzatır, arızaları önler ve maksimum verim sağlar.
